1產品概述
本技術協議書適用于地面監視雷達;
本協議規定了地面監視雷達的要求、種類、驗收的方法、交付的文件等。
1 規范性引用文件
無。
2 功能和組成
2.1 功能

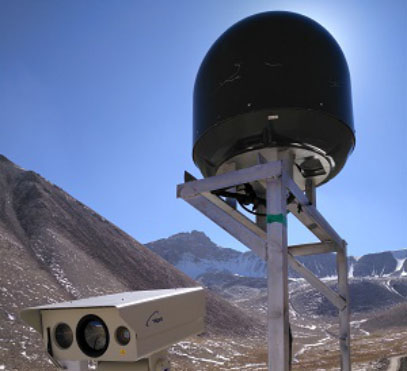

地面探測雷達的主要功能是在新疆國境線山口地區與視頻設備協同工作完成對進出人員及車輛的嚴密探測和監視,對于威脅目標給出預警。
2.2 組成
地面探測雷達主要由雷達和平臺管理軟件兩部分組成,詳細配置見表1。情報融合計算機和工業光纖交換機由甲方提供。
表1 產品配置表
序號 |
配置項 |
規格型號 |
產品編碼 |
數量 |
備注 |
1 |
地面探測雷達 |
RB2 |
|
1 |
實現對目標的探測和跟蹤
含天線罩 |
2 |
平臺管理軟件 |
|
|
1 |
|
2.2.1 地面探測雷達
功能要求如下:
a) 對出境、入境行人的探測;
b) 對出境、入境車輛的探測;
2.2.2 平臺管理軟件
功能要求如下:
a) 工作于連隊的后臺計算機(需要滿足乙方的配置要求);
c) 實現雷達與光電設備的信息融合;
d) 實現存儲和重放功能。
e) 技術要求
2.3 技術體制
一維相掃相控陣體制(方位相掃)。
2.4 最大探測范圍
武裝單兵: ≥5km(0.5m2);
輕型車輛: ≥7km(10m2)。
2.5 近距離盲區
≤100m。
2.6 探測范圍
方位:0°~360°(單面90°,兩面180°,三面270°和四面360°);
俯仰:≥18°(預置陣面仰角可調范圍-10°~+10°)
2.7 探測數據率:
≤2s (搜索)/ ≤0.2s (跟蹤);
2.8 最低探測速度:
0.5m/s~30m/s;
2.9 探測精度(均方根)
距離精度:≤15m;
方位精度:≤1°;
速度精度:≤ 0.2m/s。
2.10 環境適應性
溫度:工作溫度:-40℃~+55℃;
儲存溫度:-50℃~+65℃;
最大濕度:98%(30℃);
抗風能力:≤20m/s正常工作,≤30m/s不損壞;
具有防雨、防塵、防砂措施;
具有防潮、防霉等措施;
工作海拔高度:≥6000米。
2.11 供電要求
電壓: 200V~240V(交流電);
功率:≤150W。
2.12 重量要求
不超過100kg。
2.13 情報融合要求
能實現一部雷達,3部光電設備情報融合。
2.14 可靠性與維修性
MTBF:≥5000h
MTTR:≤0.5h。
2.15 接口設計要求
1路RJ45以太網接口,1路RS422接口,1路電源接口。
3 質量保證規定
質保期:2年,在質保期內設備出現質量問題,乙方無償修復,產生的費用由乙方承擔。
4 檢驗和試驗
由承制方編制《檢驗驗收細則》,雙方簽署后以此為依據進行驗收。
1) 甲方質量管理部檢驗產品的齊套性和外觀,外觀應無破損和明顯缺陷;
2) 4.3節所述技術指標甲方以乙方出具的檢測報告為依據,乙方為產品質量負責,如在使用現場(雷達探測范圍內,滿足通視條件且無強電磁干擾)測試指標不滿足要求,乙方需整改。
4.1 資料清單
交付時除表1所列的產品外,承制方還應提供表2所列的資料。
表2 資料清單
序號 |
文件名 |
數量 |
介質類型 |
備注 |
1 |
合格證 |
1 |
紙質 |
|
2 |
檢測報告 |
1 |
紙質 |
|
3 |
安裝光盤 |
1 |
紙質/光盤 |
|
4 |
包裝箱 |
1 |
木質/金屬 |
|
|
